Objetivos / Competencias

La asignatura -entendida como asignatura optativa/de libre configuración- busca la integración del ordenador como herramienta de diseño en la resolución/documentación de problemas geométricos, complementando a otras asignaturas troncales/obligatorias del área gráfica -sistemas de representación y dibujo arquitectónico/expresión gráfica- o del área de construcciones arquitectónicas -construcciones/instalaciones-.
El correcto seguimiento de la asignatura facultará al alumno para:
- conocer las posibilidades del diseño arquitectónico por ordenador y sus distintas aplicaciones.
- conocer la metodología de trabajo para la resolución de problemas geométricos desde la fase inicial de diseño hasta la fase final de documentación.
- conocer las herramientas concretas de la aplicación genérica "autocad" para el diseño tridimensional.
- conocer una metodología básica de estudio/trabajo útil para el autoaprendizaje en una materia en continua y rápida evolución.

Conocimientos Previos Necesarios

El óptimo aprovechamiento de la asignatura se conseguirá a partir de unos imprescindibles conocimientos informáticos básicos -sistema operativo "windows" a nivel usuario- y con las asignaturas gráficas -sistemas de representación y dibujo arquitectónico/expresión gráfica- superadas, o al menos ya cursadas con anterioridad, son especialmente necesarios conocimientos previos de dibujo asistido por ordenador en dos dimensiones bajo la aplicación genérica "autocad".
También son recomendables conocimientos básicos de construcción/instalaciones.
No se recomienda la matriculación de ningún alumno sin conocimientos previos básicos de infórmatica ni de "autocad" 2d.

Programa de la Asignatura

U.D.0. Introducción.
Tema 1. Conocimientos previos. 1.1.- Informática básica. 1.2.- Archivos gráficos vectoriales/de trama. 1.3.-Dibujo asistido por ordenador frente a Diseño asistido por ordenador 1.4.- Bibliografía básica y complementaria. 1.5.- Evaluación.
Modulo I
  • 1. Configuración del entorno Autocad 2010
  • 2. Configuración de la barra de estado
  • 3. Barra Layer
  • 4. Barra Proporties
  • 5. Cuadro de vanos
  • 6. Autocad 2010 3D
Configuración del entorno Autocad 2010
  • OP enter.- PESTAÑA Display
  • Colors
  • Color black apply ok
  • Comando units .-
  • Type – decimal
  • Precisisn 0.00000
  • Scale meters
Monografias.com
Configuración del entorno de l programa
Autocad clasic
  • Barra work space
  • Opción auocad clasic
Configuración de la barra de estado
  • Clic derecho encima de la barra de estado
  • Desactivar la opción use icon
  • Solo activar la opción polar snap o track
  • Opcion setings , pestaña objet snap
  • Active todo la primera barra ok
Nota.- Como activar una barra de comando hacer clic derecha encima de una barra de comando ya activada se mostrara una ventana vertical conteniendo la barra de programa.
AUTOCAD 2D.-
Barra de títulos Diseño 1 extensión del archivo .
En conclusión la barra de títulos es el lugar donde se guarda el nombre del archivo o el mismo .
COMANDOS BASICOS .-
  • LINE.-
  • 1. Activar comando
  • 2. Punto de inicio
  • 3. dirección y medida
Monografias.com
  • POLYGON.-
  • 1. Activar comando
  • 2. Numero de lados enter
  • 3. Opcion edge
  • 4. punto de inicio
  • 5. dirección y me dida
Monografias.com
  • Rectangle .-
  • 1. Activra comando
  • 2. punto de inicio
  • 3. Formula @x,y enter
Monografias.com
  • Arc .-
  • 1. Activar comando
  • 2. Opcion C enter
  • 3. Punto centro del arco
  • 4. Dirección antihoraraio
  • CIRCLE .-
  • 1. Activar comando
  • 2. punto de inicio
  • 3. Radio
Monografias.com
  • REVISION CLOUD.-
  • 1. Activar comando
  • 2. Opción arc (a enter)
  • 3. Diámetro y radio del arco (o enter)
  • 4. Opción objeto (o enter)
  • 5. Seleccionar objeto
Monografias.com
  • ELIPSE.-
  • 1. Activar comando
  • 2. Punto de inicio
  • 3. Dirección y medida del diámetro de la elipse
  • 4. Dirección y mediada del diámetro de la elipse
Monografias.com
NOTA.- Se puede hacer un rastreto con mediada exacata esto facilita para localisar puntos.
  • REGION .-
  • 1. Activra comando
  • 2. Seleccionar objeto
  • EXPLODE .-
  • 1. Activra comando
  • 2. Seleccionar objeto
  • COPY .-
  • 1. Activar comando
  • 2. Seleccionar objeto
  • 3. Punto de copia
  • 4. Dirección y medida enter.
  • MOBE .-
  • 1. Activar comando
  • 2. Seleccionar objeto
  • 3. Punto de copia
  • 4. Dirección y medida
  • MIRROR .-
  • 1. Activar comando
  • 2. Seleccionar objeto enter
  • 3. Punto centro de copia
  • 4. Ubicaron clic enter clic derecho para mover
  • OFFSET .-
  • 1. Activar comando
  • 2. inserta medida de la copia enter
  • 3. Selecciona objeto
  • 4. Dirección clic
Monografias.com
  • ARRAY .-
  • 1. Activar comando
  • 2. Seleccionar opción polar array
  • 3. Seleccionar objeto enter
  • 4. Punto centro de las circunferencias de las copias
  • 5. Número de la do de las copias
  • 6. Previev ok
Monografias.com
  • ROTATE .-
  • 1. Activar comando
  • 2. Seleccionar objeto
  • 3. Punto de rotación
  • 4. Angulo de rotación
Monografias.com
  • SCALE .-
  • 1. Activar comando
  • 2. Seleccionar objeto enter
  • 3. Punto de referencia
  • 4. insertar porcentaje de la escala.
  • SCALE .-
  • 1. Activar comando
  • 2. Seleccionar objeto enter
  • 3. Punto de referencia
  • 4. Click derecho referencia
  • 5. Punto de referencia
  • 6. Punto amodificar
  • 7. Cantidad.
  • STRECH .-
  • 1. Activar comando
  • 2. selecciona cara modificar
  • 3. punto de referencia
  • 4. Dirección y medida
  • TRIM .-
  • 1. Activar comando
  • 2. Seleccionar parte de la linea a intersectar
  • EXTEND .-
  • 1. Activar comando
  • 2. Seleccionar lado de la linea a extender
  • BREAK AT POINT .-
  • 1. Activar comando
  • 2. Seleccionar objeto
  • 3. Clic derecho
  • 4. Firts point
  • 5. Punto de inicio del corte
  • 6. Punto de referencia
  • 7. Dirección y medida
  • JOIN.-
  • 1. Activar comando
  • 2. Seleccionar LINEAS ENTER
  • CHANFER .-
  • 1. Activar comando
  • 2. Ponre la medida seccionar las esquinas
  • FILLET .-
  • 1. Activar comando
  • 2. Opcion radio (R enter)
  • 3. medida del radio enter
  • 4. seleccionar esquina .
Barra Layer
El comando layer proporties mananger o administrador de propiedades o propiedades que nos que no s permite crerar distintas capas a emplearse dentro de un plano .

Configuración de una capa

  • 1. Activar comando layer proporties mananger
  • 2. New layer (clic)
  • 3. Nombre de la capa
  • 4. Color de la capa closet
  • 5. Close
CREAR VENTANAS .-
  • 1. Menu format
  • 2. Multicine style
  • 3. New ventanas ok
  • 4. caps line actibar , stra y ende las pestañas delete y add.
  • 5.  poner medidas :
  • 1) 0.075
  • 2) 0.015
  • 3) - 0.015
  • 4)  -0.075
INSERTAR VENTANAS
  • 1. Ml enter
  • 2. s enter
  • 3. i enter
INSERTAR UN BLOQUE
  • 1. ctrl. + 2
  • 2. desig center
  • 3. Home space
  • 4. house designer
  • 5. Kitchens
  • 6. Seleccionar bloque
  • 7. Activra uniforme scdale
  • 8. Ok
Nota.- Para insertar una linea tangente se hace ckic derecho en snap y se usa tangente
CREAR BLOQUES
Para crear bloques se utiliza el comando make blook
  • MAKE BLOOK.-
  • 1. Activar comando
  • 2. Nombre del bloque
  • 3. Select objeto enter
  • 4. pick point ok.
  • SINGLE LINE TEXT.-
  • 1. Activar comando
  • 2. Punto de inicio dirección y medida enter
  • 3. Escala del texto enter
  • 4. Escribir texto enter enter
  • MULTILINE TEXT .-
  • 1. Activar comando
  • 2. Selecionra con dos clic enter area a insertar
  • 3. Poner la escala del texto
  • 4. Escribir el texto ok l
NOTA .- las medidas standra dentro de un plano en perù es 0.14 a 0.09

Pisos o texturas

  • HUTCH.-
  • 1. Activar comando
  • 2. Dar Clic en patter
  • 3. Selecione tipo de piso a insertar, poner el angulo y la escala
  • 4. Activar pick point
  • 5. Clic en el centro del ambiente
  • 6. Insertra el piso enter
  • 7. Prewiev ok
Barra Proporties
Es conocida por las tres barras de configuración Bylayer que nos permite configurara el color de cada objeto , el tipo de linea de un objeto y el grosor de linea de un objeto
BYLAYER 1.- Nos permite cambiar de color un objeto de la siguiente forma seleccionar un objeto entrara abylayre seleccionar el objeto , entrar a Bylayer 1 seleccionar cualquira escape
BYLAYER 2.- Permite configurara el tipo de linea
  • 1. Entrar a Bylayer2 opcion other load selecionra un tipo de linea ok , ok .
  • 2.  Seleccionar la lnea o las linea a configurar
  • 3. Entrar a bylayer 2 cragada escape.
  • 4. luego activar el comando ltscale
Nota.- la escala para trabajos en perù es de 0.005
BYLAYER 3.- Nos permite configurara el grosor de linea Seleccionar el objeto entrar
Erntrar a bylayer 3 Seleccionar un grosor de linea escape enter .
Actibar el comando lwt de la barra de estado para que se pueda configurara los cambios .
COTAS.-
BARRA STYLE.-
  • 1. Actv cmd dystl enter
  • 2. new cota general continue
  • 3. line r
  • 4. Extend bejon ok enter 0.01
  • 5. Symbols arrows 0.3
  • 6. First architectural tick
  • 7. Second architectural tick
  • 8. leader closed file
  • 9. Arroz size 0.005
  • 10. Text style ….
  • 11. new cota ok
  • 12. Set current close
  • 13. flechita activra cota
  • 14. offset line 0.02
  • 15. Text aligniment
  • 16.  prmary units
  • 17. zero supre presión
  • 18. Acibar loading
  • 19. Desacatibar training ox
  • 20. selecionra cota general
  • 21. Set current close ok

Insertar cotas

  • LINEAR.-
  • 1. Activar comando
  • 2. Punto de inicio
  • 3. Punto a acotar
  • 4. Dirección de la separacion y medida
  • CONTINUE.-
  • 1. Activar comando
  • 2. Seleccionar punto de las acotaciones
  • 3. medidas de las separaciones de las cotas 0.5 a 1.5
NOTA.- Creara otra cota llamada cota eje la cual tendra las siguin configuración :
  • Entrara a barra style
  • Dimension style
  • Activar comando
  • New cota eje continue
  • Prymary units
  • Precisicion 0.000
  • Ok set current close
Cuadro de vanos
CONFIGURACIÓN .-
  • BARRA STYLE.-
  • 1. Activar comando TABLA STYLE
  • 2. New cuadro de vanos , conti nue
  • 3. cel style general
  • 4.  Data header title:
  • a)  Format … text
  • b) Horizontal 0.1
  • c) Vertical 0.02
  • 5. Text Data Header
  • a) Text Style New
  • b) Txt cuadro de vanos Ok
  • c) Set current close
  • d) Text height 0.12
  • 6. Title
  • a) Text style … new
  • b) Txt cuadro de vanos ok
  • c) Set current close
  • d) Text height 0.15
  • e) Ok set current close
INSERTAR COTA .-
  • 1. Acti var comando table
  • 2. Columna row setings
  • 3. Ok ubicar los textos
PLOTEO.-
  • 1) Menu file
  • 2) Opcion page setup mananger
  • 3) New 1/50
  • 4) Printer ploter
  • 5) Paper size poner tipo de papel
  • 6) Plot seleccionar el area del ploteo
  • 7) Actibar el cuadrado center the plot
  • 8) Desactivar fit poper
  • 9) Scale dejar cutom coma la medida enmm no metros se pne el equibalente de metros osea 1000 en units como de unoPlot style table (p)
  • 10) Activra monochorme.cth
  • 11) Dra previev probando
Monografias.com
  • 12) Set current ok
  • 13) Para inprmir dar control + p
MODULO II
Trabaja mediante un eje de coordenadas XYZ y trabaja mediante las siguientes barras.
Barras con las que se trabaja
  • a) Modeling
  • b) View
  • c) Orbit
  • d) Solid editing
  • e) Usc
  • f) Visual style
  • Region .- Permite convertir un grupo de lineas en un solo bloque .
  • Click select
  • Seleccione los objetos y presione enter
  • Verifique la unión del grupo de líneas.
  • Extrude .- Permite dar la altura a un objeto cerrado.
Nota.- Los objetos para usar extrude deben estar cerrados en 2d oen caso contrario hay que regionalisarlos con el comando región
  • Click Select
  • Seleccioneel objeto y presione enter
  • Indique la altura del objeto
  • Polysolid .- Nos permite dibujar una plyliline encontrando los modificadores ancho y altura .
  • Click select
  • altura
  • ancho
Monografias.com
  • Box .- Dibuja una caja mediante la coordenada X,Y;Z @ 10,10,5
  • Wedge .- Dibuja un objeto predeterminado mediante la base por altura
  • Click en Wedge
  • Indique un punto inicial
  • Indique la base @ X, Y
  • Indique la altura mediante un número
  • Cone.- Permite dibujar un cono dela siguiente manera
  • Click en Cone
  • Indique un punto inicial y la base del cono
  • Indique la altura
  • Esfere.- Permite dibujaruna esfera de la siguiente manera
  • Click en Esfere
  • Indique un punto inicial de la esfera
  • Indique la altura
  • Cilindre.- Permite dibujar un cilindro de la siguiente manera
  • Click en Cilindre
  • Indique un punto inicial y la base del cilindro
  • Indique la altura
Monografias.com
  • Torus.-
  • Click en el comando torus
  • Indique un punto inicial
  • Ingrese la base
  • Ingrese la altura
  • Pyramide.-
  • Click en Pyramide
  • Indique un punto inicial
  • Indique la base
  • Indique la altura
  • Helix.-
  • Click en Helix
  • Indique un punto inicial
  • Indique un radio inicial y un radio final
  • Indique la altura
  • Planar surface.- Dibuja una malla en 3 dimensiones mediante las coordenadas
@X;Y
  • Extrude.-
Permite elevar un objeto en 2d a 3d los objetos deben estra cerrados mediante una región o dibujados por una polylinea.
  • Fillet.-
  • Click en Fillet
  • Opción Radio R enter
  • Seleciona las esquinas
  • Pres pull.- Permite Modificar la cara de un objeto
Ingrese un signo positivo o negativo para disminuir o aumentar de acuerdo a que se necesite.
  • Sweep.-
  • Permite rellenar un elemento lineal
  • Dibuje el elemento lineal
  • Dibuje la circunferencia el cual vas a rellenar la circunferencia o rectangulo
  • Clic en sweep
  • Seleccione el circulo o rectángulo presione enter
  • Seleccione el objeto lineal
  • Revolve.-
  • Permite revolucionar un objeto mediante un angulo de giro
  • Click en el comando revolve seleccionar el objeto entre 0 a 360 grados aplicar el botón derecho del mouse click en la opción object.
  • Seleccione el objeto lineal indique el angulo de giro entre 180 a 360 grados
Nota.- Selecciona los círculos botón derecho del mouse patch seleccionar la línea.
Monografias.com
Barrra solid editing
  • Union.-
  • Permite unir dos o mas solidos
  • Click en Unión seleccione los objetos presione enter.
  • Subtract.-
  • Permite quitar la porción seleccionada
  • Seleccione el objeto a sustraer y presione enter
  • Seleccione el objeto mayor y presione enter
  • Comando ducs.-
  • Permite dibujar sobre una de las caras
  • Click en el comando ducs
  • Intersecion.-
  • Permite intersectar los objetos y obtenre como resultado la porción de un bloque
  • Click en Intersección seleccione los objetos y presione enter queda el objeto interesectado.
  • 3d move .- Mediante este comando se podrá mover un objeto dentro de 3d realice los siguientes pasos
  • Click en el comando 3d move
  • Seleccione el objeto y presione enter mueve el objeto dentro de las coordenadas X; Y y Z
  • 3d align .- Permite alinear un objeto
  • Click en el comando 3d align
  • Seleccione el objeto que desea alinear indique los puntos de aliniacion
  • 3d array .-
  • Click en el comando 3d array
  • Seleccione el objeto rectangular y presione enter
  • Indique la letra P para indicar la opción Polar
  • Indique el número de elementos
  • Indique el Angulo de rotación
  • Presione la tecla enter
  • Indique el punto centro del array.
  • Extrude faces .- Mediante este comando se aumenta o disminuye de tamaño a un objeto
  • Click en el comando Extrude faces
  • Seleccione la cara de uno de los objetos y presione enter
  • Ingrese el valor.
Monografias.com
  • Move faces .-
  • Click en el comando Mode faces
  • Indique un punto de referencia
  • Nota.- Hacer un click en la segunda parte de referencia.
  • Offset faces .- Permite aumentar una o ambas caras del objeto selecione una cara.
  • Click en el comando Offset face
  • Seleccione una o varias caras
  • Indique un valor para aumentar las caras.
  • Extrude faces .- Permite quitra la modificación de una cara.
  • Click en delete faces.
  • Seleccione la cara modificada y presione enter
  • Rotate faces .-
  • Click en rotate faces
  • Seleccione una de las caras del objeto y presione enter
  • Indique un punto de referencia inicial y un punto de referencia final
  • Ingrese un ángulo enter
  • Taper faces .- Mediante este comando se puede seleccionar la cara de un objeto y permite seleccionar un objeto mediante el angulo ingresado
  • Click en el comando taper face.
  • Seleccione la cara de un objeto un punto inicial y un punto final.
  • Ingrese el ángulo de rotación
  • Copy faces .- Permite copiar la cara de un objeto de la siguiente manera
  • Click en el comando copy faces
  • Indique un punto de referencia y desplace la cara.
  • Color faces .- Permite cambiar la cara de un objeto
  • Click en color face
  • Seleccione la cara y presione enter
  • Seleccione un color de la lista
  • Click en color face seleccioné un color
  • Copy edges .-
  • Click en Copy edges
  • Seleccione la línea de una cara copie mediante un desplazamiento
  • Ingrese el valor.
  • Color Edges .- Permite modificar el color de una linea
  • Click en el comando color edges
  • Seleccione la línea y presione enter
  • Seleccione un color de la lista
  • Draw Boondary .- Permite imprimir un objeto 2d dentro de un objeto 3d
  • Click en Draw
  • Click en en boondary
  • Click en ok
  • Selecione los objetos uno por uno (click en el centro) Boondary permite regionalizar varios objetos cerrados
  • Utilice el comando extrude para elevar los objetos siendo para la escalera la altura de 0.175
  • Elimine la maya creada
  • Seleccione la opción copy faces
  • Copira la cara trazar una linea de acto y comando parge.
Nota.- Para crear un techo de calamina se duplica la figura con el comando extrude alargar el segundo piso borrar con el comando subtract.
Una vez hecho esto con separate se separa y se elimina la prate que sobra.
Monografias.com
MODULO III
Tutorial de AUTO CAD LAND 2006-2009

Algunas nociones topográficas

Monografias.com
Las coordenadas absolutas exportar al bloc de notas
Monografias.com
Monografias.com
Luego otra vez copeamos y guardamos en el bloc de notas
Monografias.com
Monografias.com

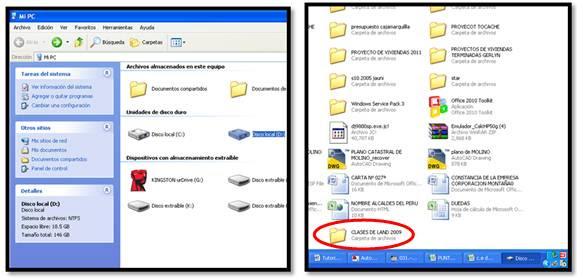

Antes de iniciar el desarrollo en el programa CAD LAND 2006-2009, debemos crear una carpeta en el disco D o sino dejar que se grave en el disco C por defecto del programa; para nuestro ejemplo crearemos una carpeta en el disco D.
Monografias.com
Ahora procedemos a abrir el programa AUTOCAD LAND 2009 o también en su versión 2006
Crearemos un nuevo archivo
Monografias.com
Monografias.com
Monografias.com
Configuración del archivo creado.
Monografias.com
Monografias.com
Monografias.com
Monografias.com
Monografias.com
Monografias.com
Monografias.com
Monografias.com
Crear estilos de texto tanto para acotados, para perfil y si deseamos podemos crear nuestro propio estilo.
Escribimos en el teclado ST para estilos de texto
Para el estilo de texto "MI TEXTO" de preferencia ingresar una altura de texto de 1
Para lo que es de cotas de 0.5 a 1
Y para perfil 3
Monografias.com
Monografias.com
En esta etapa vamos a configurar nuestras marcas para nuestros puntos y también sus respectivos tamaños.
Monografias.com
Monografias.com
Importar lo puntos guardados.- en el bloc de notas al CAD LAND 2009
En la imagen A seleccionar la forma como esta ordenado las coordenadas UTM que guardamos en el bloc de notas. En la imagen B buscaremos el nombre del archivo del bloc de notas y luego se seleccionará.
Monografias.com
Monografias.com
Monografias.com
En esta etapa se creara las curvas de nivel de nuestros puntos exportados.
Monografias.com
Monografias.com
Monografias.com
Monografias.com
Monografias.com
Ahora se procederá a triangular los puntos.
Monografias.com
Ahora vamos generar las curvas de nivel
Monografias.com
Monografias.com
Monografias.com
Ahora vamos a etiquetar las curvas de nivel
Vamos a ingresar 25 porque es la separación entre curvas mayores.
Monografias.com
Monografias.com
En esta etapa vamos a crear nuestro alineamiento, es decir es el curso que va seguir nuestra carretera de acuerdo a nuestras curvas de nivel.
Monografias.com
Monografias.com
Monografias.com
Luego seleccionamos la capa trazo para dibujar el eje de nuestra carretera.
Monografias.com
Ahora vamos a crear curvas en nuestro trazo, puesto que las carreteras están compuestas por curvas.
Antes de realizar el dibujo de curvas bloquear las demás capas y dejar solo la capa trazo.
Monografias.com
Monografias.com
Monografias.com
A lo que dibujamos lo vamos a convertir en una poli línea.
Monografias.com
Ahora ya definimos nuestro trazo
Monografias.com
Dibujaremos nuestro perfil
Monografias.com
Monografias.com
Monografias.com
PROFILES menú de comprobación
Monografias.com
Monografias.com
Ahora se procederá a crear el perfil de nuestro trazo
Monografias.com
Monografias.com
Ahora vamos a generar nuestra rasante.
Monografias.com
Monografias.com
Monografias.com
Ya trazamos nuestra rasante ahora vamos a cambar de color nuestras capas para apreciar mejor.
Monografias.com
Monografias.com
Ahora vamos dibujar los detalles de las tangentes y la rasante
Monografias.com
Monografias.com
CURVAS VERTICALES
Ahora crearemos curvas verticales en nuestro perfil
Monografias.com
Monografias.com
Monografias.com
Para describir a la curva en nuestro grafico se procederá de la siguiente manera.
Monografias.com
Monografias.com
Monografias.com
Ahora definiremos ese alineamiento vertical
Monografias.com
Monografias.com
DISEÑO DE LA CALZADA
Monografias.com
Monografias.com
Ahora vamos s definir nuestra calzada
Monografias.com
Monografias.com
Monografias.com
Monografias.com
Monografias.com
Monografias.com
Monografias.com
Monografias.com
Cunetas
Monografias.com

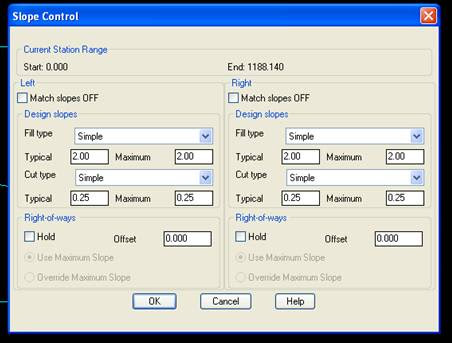

Taludes
Monografias.com
Bancos
Monografias.com
Ahora vamos ah visualizar nuestro terreno incluida nuestra plantilla.
Monografias.com
Monografias.com
Podemos importar nuestras secciones
Monografias.com
Monografias.com
Monografias.com
Monografias.com
Monografias.com
Monografias.com
MODULO IV

Acabado de maquetas virtuales en 3D STUDIO MAX 8

  • 1. Configuraciones básicas
  • 2. Renderisación
En este manual se aprenderá a dar belleza a una maqueta virtual en 3d studio max utilizando el editor de materiales
Configuraciones básicas
En el menú personalizar entra en establecer unidades en unidades poner 1 y uno en distancia de origen las unidades yo acostumbro trabajar con metros por que es la medida básica en mi país Perú..
Importar un archivo autocad a 3d studio max 8.- Para importar un archivo autocad a 3d studio max hay que asegurarnos primero que la versión de archivo autocad sea menor o igual ala versión de studio max 8 una ves echo esto pasamos dando click en importar una ves echo esto debemos cerciorarnos que las unidades estabelecidas sean iguales alas que se trabajo en autocad en mi caso metros
Luego de esto hay que verificar si el archivo haya pasado correctamente y puede ser visualizado mediante el zoom en las cuatro vistas.
Monografias.com
Editor de materiales.- Para utilizar el editor de materiales hay que presionar la letra m
Y aparecerá el siguiente figura:
Monografias.com

No hay comentarios:

Publicar un comentario
